正航就电桥主要技术要求进行讲述

2014-06-11    来源：正航仪器    作者：正航网络  阅读：次











    一、电桥的绝缘电阻应同时满足下列两个要求：

    (1)在电桥总有效量程内，当电桥平衡时，电桥上的任意一个端钮(除非制造厂规定该端钮不允许接地外)与外壳(外壳必须接地，若电桥外壳是绝缘材料，则电桥故在金属板上，金属板再接地)连接时，引起检流计偏转而产生的误差不应大于电桥允许基本误差的1/10。

    (2)电桥线路别与线路无电气连接的任意点之间的绝缘电阻＞100Mdl。

    二、装有内附指零的电桥，其指零仪应满足以下要求：

    (1)灵敏度：在电桥规定的使用电压及总有效量程内，电桥测量端上接上电阻测量上限或下限，当电桥平衡时，改变电桥测量盘(或被测电阻)的(d/l0)％时(d为被检电桥的淮确度等级)，指军仪的偏转应不小于1分格(1分格不得小于lmm)。达不到上述要求时，电桥必须具有外接指零仪的接线端钮，但内服指军仪灵敏度最低不应低于1分钟/尺(及为被测量电阻或电桥读数值)。

(2)内附指军仪预热时间：对准确度等级低十或等于0.2级电桥不应超过5mm；其余等级的电桥不应超过15mln。

(3)阻尼时间：单电桥或双电桥不应超过4s单、双两用电桥不应超过6s。

(4)指针用肉眼不易看出抖动。

(5)应有电气或机械调零及锁定装置。

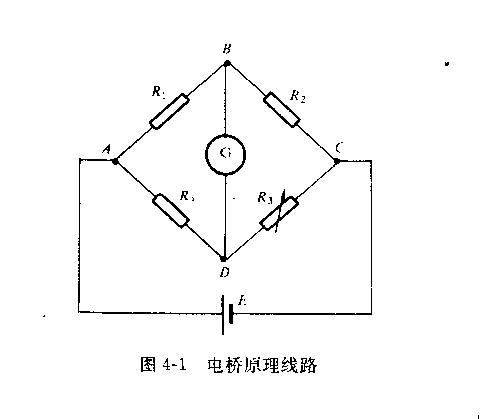

  电桥的比例臂多数是造成阶梯步进的(变换形式：有开关式、插销式及沿线抽头式)，而比较臂多做成连续调节的(结构形式：有均匀十进电阻箱式，配数式步进电阻箔。低精度的也有沿线电阻式)。http://www.zhsysb.cn
