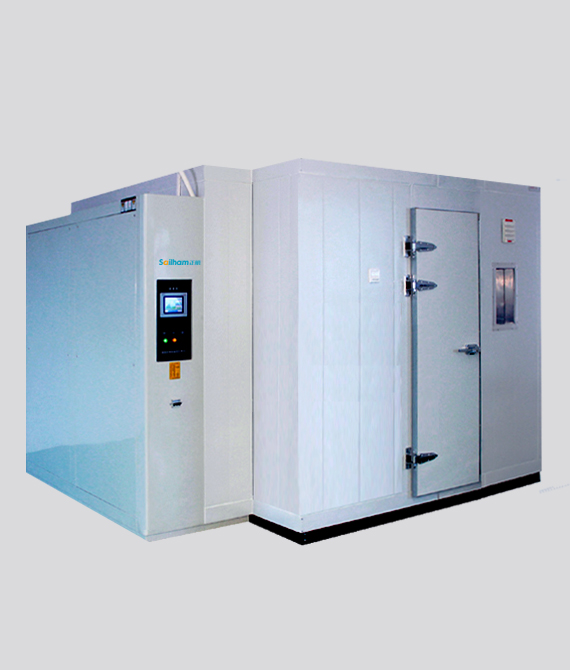

一、步入式恒温恒湿老化房操控体系规划

   依据 PLC 的操控体系构造 如图 2 所示。EC20 体系 PLC设备的 1/0接线。

二、步入式恒温恒湿老化房作业原理

   依据步入式恒温恒湿老化房技术请求构成  操控体系:上 位机选用台湾研华 IPC (工控核算机); 监控画面选用亚控公司的 KINGVIEW 软件，该软件操作简略，元件形象丰厚，功用安稳 ;核 心操控有些选用 EMERSON EC20-2012BTA 类型的 PLC和4个温度收集模块(EC20-4TC ，承受K 型温度信 号);传动选用 EMERSON EV2000通用型变频器。

   在设备衔接万面 ，EC20 PLC 充 分表现了本身的优势 ，因为 EC20 PLC 本身带有 2 个串行通讯口 (1 个 RS232 口，集成自在协议/编程协议/ MODBUS 从站协议， 1 个 RS2321 485 口，集成自在协议 IMODBUS 主 站/以站协议上 EC20 PLC 使用 COMO 口和IPC 进行通讯(EC20 PLC做从站，设置成 MODBUS ).，人站协 议)，使用 COM1 和 台变频器构成 网络进行集中操控 ( EC20 PLC 的 COM1 设置成 MODBUS 主站协议)。

   IPC   为全部体系的人机接口 ， IPC 读取 PLC 收集的体系作业情况如 各凤机的作业情况，各测温点温 度  .  报警情况并显现在监控画面 上， IPC 又把各种操作指令传给 PLC 以操控体系的作业，如温度的设 定 ，PID  参数设定，各种阀门的开 闭 ，变频器的发动、中止等设定。 而且能够实时监控全部体系的作业运 行情况 、动作进程及毛病报警等， IPC   还能够依据设定对收集的数掘进 行保留打印。

   在体系规划中 ，EC20 PLC 为整 个体系的中心，履行各种体系操作 及核算， EC20 PLC 依据技术请求和 现场情况进行逻辑判别，开闭各种 阀门和启停各凤机;一起使用本身 的PID功用对温度进行操控，详细为 法后边描绘。

   EV2000 系列变频器自带 RS485 接口的通讯单元，契合 RS485 通讯 标准，用于完结 PLC 与多台变频器 的联网。依据 MODBUS 通讯协议， 咱们能够经过 RS485 网络轻松完结 对变频器的作业操控。因为 RS485 通讯链路传输间隔远、配绕简略、 抗干扰能力强、可靠性寓，因此在规划中 ，咱们省掉了变频器的外部起停操控线路，对变频器的一切控 制都经过 RS485 通讯链路来完结， 达到了经济实效的意图。
