微动装置类型大讲述（一）

2014-06-04    来源：正航仪器    作者：正航网络  阅读：次











一、螺旋微动装置

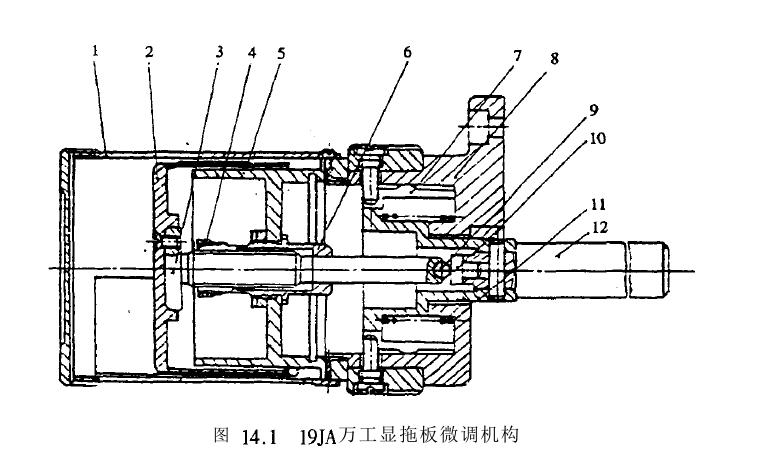

螺旋微动装置结构简单，6lJ造方便，在精密仪器中应用广泛。图14-1所示为19JA万能工具显微镜纵横向拖板上使用的典型螺旋微动装置。它由保护套1、手轮2、螺杆3、悄隙螺母4、外壳5、螺母6套筒7、手轮套8邻球9、顶头10弹簧1L轴12等组成。微调时只要转动微调手轮2，因手轮2与蛹杆3紧固，而与螺杆3相配合的螺母6是固定不动的，故螺杆3旋转时同时产生轴向位移，并推动微动轴12(与显微镜拖板相连)实现拖板位置微调。螺杆3端部的钢球9是为了接触可靠以及避免蛹杆端面和轴线不垂直等误差引起的轴向窜动而影响微调的平稳性。





由武14—U可知，要提高螺旋微动装置的灵敏度，可增大手轮或减小螺距。但手轮太大，微动装置的空间体积增大而且操作不灵使反而使灵敏度降低；若螺距太小，则加工困难，也容易磨损。因此在某些仪器中，采用差动螺旋、螺旋——斜面或螺旋——杠杆等传动来提高微动装置的灵敏度。

二、差动螺旋微动装置

图14.2所示为电接触星仪中应用的差动螺旋微动装置。从动件为调节螺母及与其联接在一起的微动轴2，3是弹簧图中微动手轮6为主动件，5为固定螺母。











三、螺旋一斜面微动装置

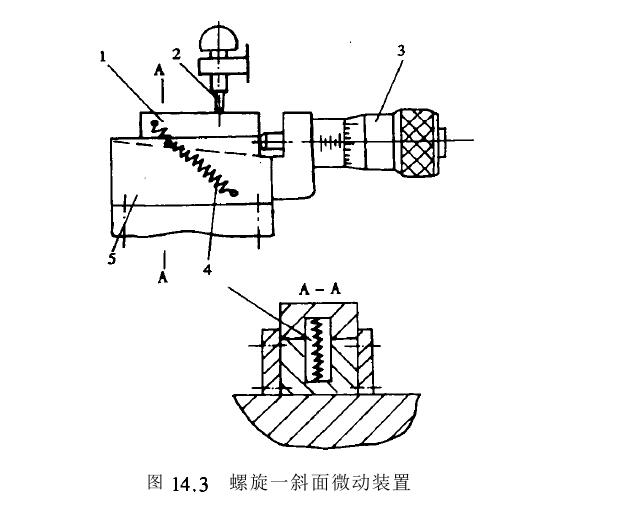

图14.3所示为一检定测微计精度装置的示意图。图中1为标准斜面体，3为螺旋测微器，拉力弹簧4使斜面体与测微螺旋可靠地接在此装置中，螺旋测微器微分简的转角与测微计测杆的位移应严格成正比关系。所以，斜面体的斜角。应准确，其上下平面和基座?的上平面，均应精细加工斜面体移动的方向精度也应好则将影响微调精度。http://www.zhsysb.cn
