平面涡卷弹簧特性

2014-05-20    来源：正航仪器    作者：正航网络  阅读：次













游丝属于平面涡卷弹簧，它是由金属带材在一个平面内绕成螺旋线形状的一种弹性元件，游丝工作时其外端固定在机壳上(不动件)，内端固定在转轴上，随转轴一起旋转，游丝承受转矩而盘紧，放松时产生反作用力而工作，游丝在工作时各国之间是不接触的。

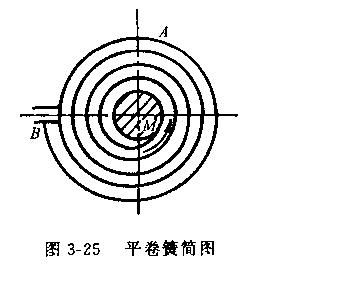

图3—24所示平卷簧，外端采用刚性固定(即平卷簧在固定处不能转动，但固定处能自由地径向移动)。当乎卷簧在力矩A4的作用下，B点上的文反力是很小的，因此，在整个平卷簧长度上的任意截面，都可认为承受着相同的外力矩。

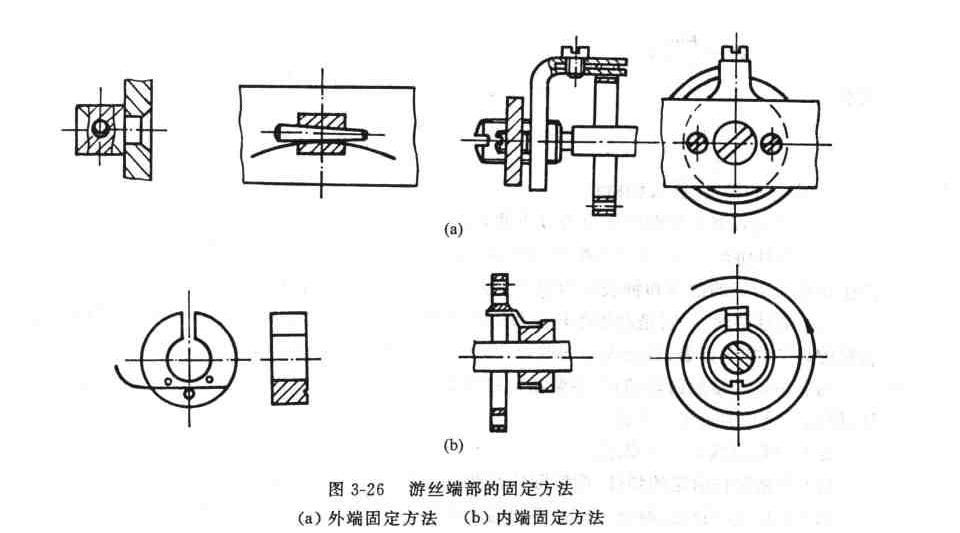

用钎焊联接的游丝外端(图中末示出)就可带动游丝轴2旋转，使游丝的初始位置得到调整。图3—27(b)是一游丝的刚度调整装置，刚度调节针1(又称快慢针)上装有央片2，游丝外穿过夹片的间欧固定在外校3上。在工作中，游丝与央片相贴时，夹片到外桩的游丝段实际上不参加工作。所以，当被动调节针，佼夹片移近外往时，游丝的工作长度增加，刚度减小反之，央片远离外桩时，游丝的工作长度减小，刚度均加。http://www.zhsysb.cn
