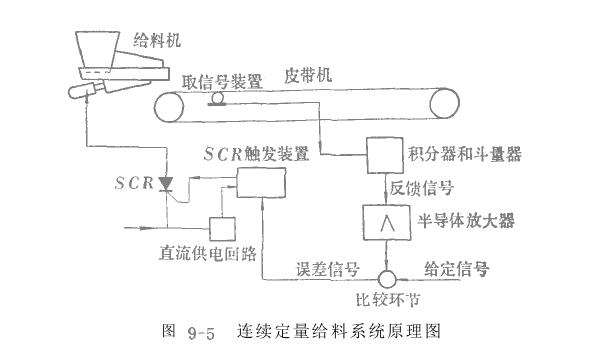

此系统是用来连续定量给料，即能保持各时刻给料量不变。电振给料机的瞬时给料量不但取决于本身振幅的大小，还取决于输送物料的物理性质。如：物料的粒度，湿度等。也就是说，电气调节的均匀度是有一极限值。因此只能要求电振给科机给科量每一瞬时尽量保持不变。其系统原理图如图9—5所示。
从电磁振动给科机把物科给到运输皮带上，通过安装于皮带下方的差动变压器，取出反映瞬时重量变动信号，经过放大器和给定信号进行比较，将比较后产生的误差信号送给SCR月触发装置。从而保持瞬时给料量不变。
下面，正航仪器为您介绍其工作原理：
1．反馈回路

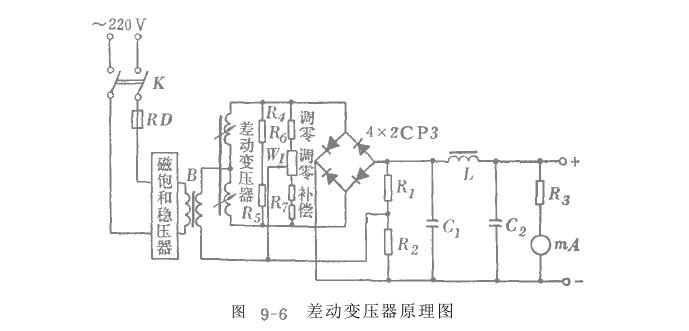

反馈信号的获得，是在电振给料机前边一米处的皮带的下方安装一个差动变压器，差动变压器原理图，见图9—6n差动变压器的反馈信号经过半导体放大器放大后，加入比较环节。其比较后的误差信号经过放大来控制SCR的触发电路，以改变SCR的控制角。当运输皮带上的物料量较给定恒大时，经过放大的反馈信号使SCR控制角增大(即导电角减小)，使电振给料机输入电压减小，因而电振给科机振幅减小，给料量下降。反之，反馈信号使5c及控制角减小，从而电振给料机振幅增大，给料量增加。通过这些环节保证瞬时给料量尽量符合要求。
2．触发单元

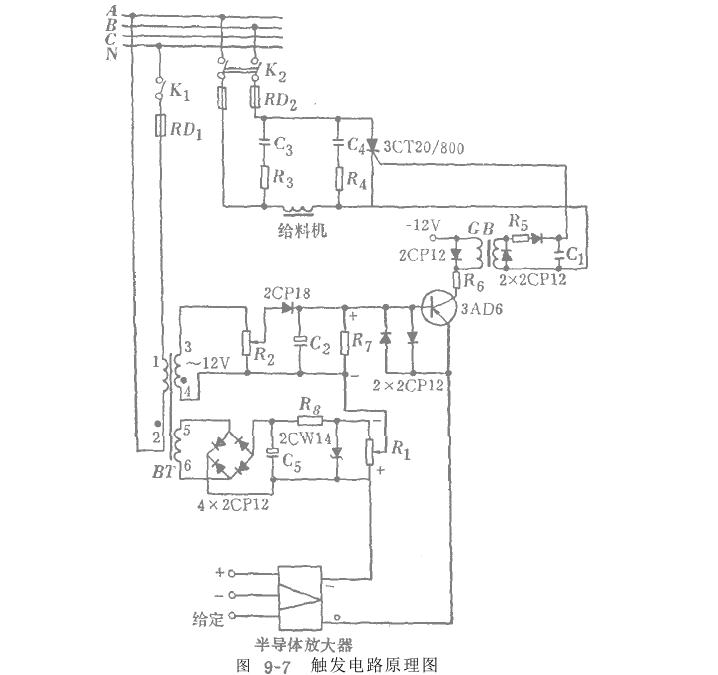

触发电路如图9-7所示。该电路是由二极管2GPl8和电容器c2组成的电路产生锯齿波电压。
由4x 2cPl2组成的全波整流电压作为给料星的指令电压，指令电压的大小通过电位计R，来调整，从而改变要求的给料量。锯齿波电压，给定指令电压和反馈电压三者迭加后送至三极管3AD6。三极管是工作在开关状态，在一个周期内，当输入电压使得基极电压为正时，集电极电路无电流通过。当基极电压为负时，集电极电路导通；电流由零至最大，且通过脉冲变压器BM产生一脉冲电压，使可控硅SCR导通一次。在每一个周期内，电路都重复上述过程。该系统采用可控硅闭环调节，故能方便的调节给料量。该系统是某选煤厂在自动连续定量给料装置中使用的。（本文来源：正航仪器）http://www.zhsysb.cn
