低压汞灯牛的发光物质一汞，在过去是以液态汞的形式充入灯内的，由于灯的生产量大，所以汞的用量也很大，放在制订中汞的污染是个严重问题，汞污染对工人健康造成很大威胁。
另外用液汞对充入灯内的汞量难以准确控制，常使灯内汞压强偏离理想汞压强，而一般生产上充汞量部比理论值大使光效下降，这不仅对灯质量有影响，而且对用户会造成汞的污染。因此国内外均在探索使用定量汞释放B来制造低压汞灯；国外，意大利赛斯公司在这方面较为先进；我国也i研制出钦汞合金(带有非蒸散性格铝比消气刑)压结带，用宋代替液汞，目前在我国一些灯泡厂推广试用，反应良好。

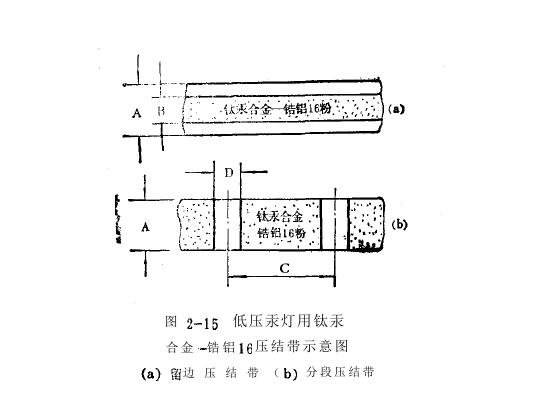

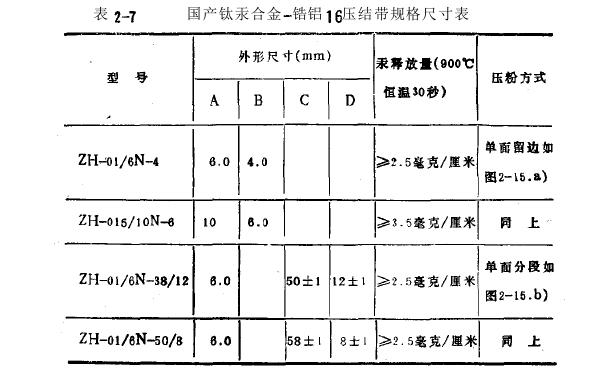

钻汞合金压结带是用钦粉和汞按一定比例装入反应釜牛，在高温高压条件T合成的，其主要成分是Tt nHD这种钦汞合金中汞的重量占额定成分的58％。将这种钦汞合金粉连同桔铝16粉一起闻轧机压结在镍带(或镀镍铁带)上，便成为钦汞合金——桔铝16压结带；铝铝16也是一种合金，含铝16％，桔84％重量比)，是一种非蒸散型的消气剂，对H：h O、N：、C0均能吸收，它在常温下这种消气剂很稳定，澈活温度在700、900℃，吸气范围在350、1200℃，我国i能大量生产。为装架点焊方便起见，压结带做成单而分段式和单而留边式两种结构形式，如图2—15A表2—7所示。这种压结带的研制成功，给刺灯业带来很大方便。在点焊时不会使钦汞合金受热分解释放出汞米。

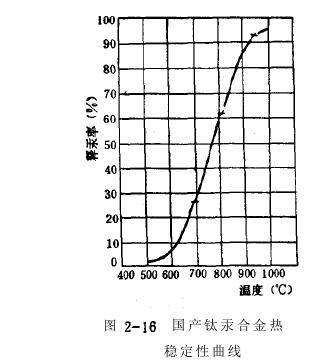

钻汞合金在低温时(低于500℃时)热稳定性很好，如目240所示，在低于500℃时汞不会明B的释放出汞来，这样在剪切、成形、焊支架等工序中就不会释放汞，使整个加工工序变为无汞操作，这对整个车间含汞量会大大降低，对工人身体理康有利。从固2—16中看出当温度超过600℃，钦汞合金牛的汞释放量明B增加，并且随温度的升高而急剧增tR，6000℃时合金十别％N汞610分钟内会释放出来。汞的释放是热分解引起的，而不是还原反应引起的。
因此汞的释放量月与合金的加热温度与在该温度下停留的时间有关，控制好对合金困的烤频温度和加热时间就能准确地得到汞量。当压结带加热到850。950℃时钦汞合金释放了汞后，在残目的粉末层上形成了多孔结构，为激活后的铝铝16，吸气提供了有利的吸气条件。因此在灯工作期间桔铝166气剂对残余气体的吸收部是很有效的，这对减少灯管早期发3延长灯的寿命是很有利的。
在生产中先将钦汞合金一结铝1旺结带按一定长度剪断，将压粉的一而朝外，围成环形，装于有孔芯拄的压扁处，用点焊机把钦汞合金环固定于一很导耸上使压结带与阴极保持一定距离，以保证阴极分解澈活时不至于因阴极温度较高，而使钦汞合金提前释放汞。由于芯拉压扁处离灯管封n处也比较远，这样钦汞合金环也不至于因封n温度过高而提前释放汞。
烤汞是在灯管排完气后进行的，用高频感应加热B，对装有钦汞合金一铝铝16压结环的一端烘烤使钻汞合金环释放出所需量的汞量并激活结铝L 6消气剂。一殷理想的激活条件是·烤频温度在胚950℃之间，时间30秒。实际上也可采用较高的温度1000℃)澈活而时间较短，或者采用较低的温度不低于600℃激活而加热时间较长。
综合以上所述，用钻汞合金一铝铝30压结带来代替液汞，有以下几个优点：
①低压汞灯内的所需充汞量4以控制，而且每支灯的充汞量一致b4B好。闻钦汞合金的汞量约为充液汞的10％左右，这对减少用户汞污染很有利。
②在低压汞灯生产过程牛，采用钦汞合金消除了汞污染。由十钦汞合金在剪切、成形、点焊、破克去气等I序牛不会释放出汞，从而消除了汞污染，目此对生产工人候康有利。例如北京灯泡厂在]975年用液汞生产低压汞萤光灯时，工人身体内的含汞量(用每升尿中的汞重量表示)在受检的U7A当中，就有22A超过标准(以尿汞顺克／4为标以占受检人数的u％。自r6u凹年用钻汞合金代替液汞后，对150人进行尿汞检查，没有一人身体内含汞量过标准这个例子充分说明了用钦汞合金消除汞污染的优点—
ƒ由十灯内装有错铝t6F蒸散型消气剂，在灯工作期间有明B的消气作用，使灯的真空度一直很稳定，使灯的寿命延长。
④使用钦汞合金制得的灯比用液汞的灯好启动，一般启动电压可降低20伏左右。这4能与引入格铝1G消气刑闻钦汞合金——铝铝液汞后，使灯早期黄因和发—P减少光衰减慢。而丑电弧在灯内打转的现象减少了。这也同采用了消气剂，使灯内有害气体的分压强减少，提高了灯的真空度有关。
钻汞合金铝的研制成功是我国冶金战线上的一项重大科研成果，对我国电真空工业影响很大，使很多电真空器件、离子件的质量得到了提高。http://www.zhsysb.cn
相关信息
粤公网安备 44190002002768号
