玻璃钢/复合材料的防腐蚀性能,主要取决于树脂基体。热固性树脂与热塑性树脂比较,前者的防腐蚀性能不如后者。正如有的学者把树脂的防腐蚀性能划分为六级,级别越高防腐蚀性能越好。

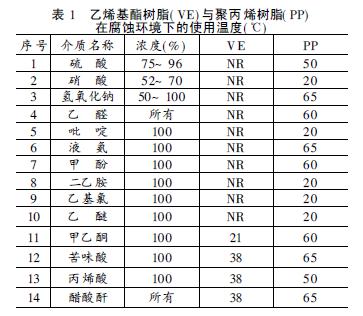

按其划分的等级看,不饱和聚酯属二级,酚醛树脂、呋喃树脂、胺固化的环氧树脂属三级;聚乙烯、聚丙烯为五级;氟树脂为六级。从表1中的耐腐性能数据亦足可以得出聚丙烯耐腐蚀性能远远优于热固性树脂。
乙烯基酯树脂的防腐蚀性能,在复合材料的基体中,属比较优异的种类,但与聚丙烯相比,仍较为逊色。因此,人们曾想用聚丙烯材料作内衬,外覆FRP结构层,成为PP/FRP复合结构体。用这种结构体制成的管道和贮罐,既发挥了聚丙烯的耐腐蚀好和FRP的高强的长处,又克服了两者的不足,即前者的强度和刚度低和后者抗渗漏性差的弱点。由于FRP和PP是性能差异很大的两种材料,两者不能很好的粘合为一整体,在使用过程中易出现鼓泡、脱粘、分层现象。虽有少数文章报道FRP和PP可以复合在一起,但工艺上的问题仍然存在。因此,研究解决PP/FRP的粘接问题,具有重大的实用意义。3 PP/FRP的复合体界面性能试验研究PP和FRP是两种不同性能材料,其表面差异很大,所以不易粘结成一个性能良好的整体。
人们为了解决这一难题,想了许多方法,采取了各种措施,较一致的看法是必须对PP表面进行处理。从目前看,所采用的处理方法大致有如下两种:
(1)化学处理方法:化学氧化、接枝改性和偶联剂处理等。
(2)物理处理方法:机械打磨镶嵌、加热氧化、射线照射、电晕、等离子体处理等等。从有关材料中不难看出,采用任何一种单一方法独立处理PP后,再与FRP复合,其复合界面粘接性能很难达到理想效果,不能满足工程上的要求。所以,必须采用组合方法,联合协同作用,才有可能解决这一问题。http://www.zhsysb.cn
相关信息
粤公网安备 44190002002768号
