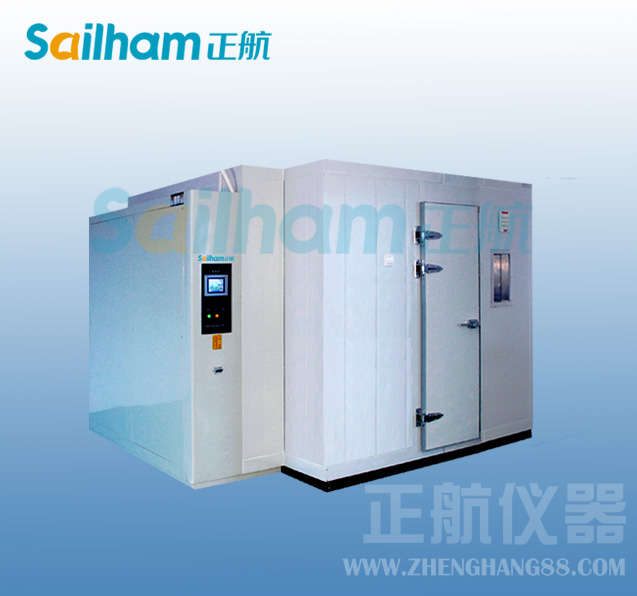

老化房的制冷系统



 老化房的制冷系统主要由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器等组成。

1．单门直冷式 老化房的制冷系统

单门直冷式 老化房的制冷系统，该系统增加了防露管和蒸发器加热器。

利用管内高温高压的制冷剂防止门框凝露，并且把蒸发器中的化霜水蒸发掉。压缩机运行时，制冷剂的循环路径为：压缩机→蒸发器加热器→冷凝器→防露管→干燥过滤器→毛细管→蒸发器→回气管→压缩机。

2．双门直冷式 老化房的制冷系统

如图3.11所示为双门直冷式 老化房的制冷系统，该系统在冷冻室和测试区中各设一个独立的蒸发器，两个蒸发器相串联，制冷剂经毛细管后，先进入测试区蒸发器，然后进入冷冻室蒸发器。压缩机运行时，制冷剂的循环路径为：压缩机→蒸发器加热器→冷凝器→防露管→干燥过滤器→毛细管→测试区蒸发器→冷冻室蒸发器→回气管→压缩机。

3．双门间冷式 老化房的制冷系统

如图3.12所示为双门间冷式 老化房的制冷系统，该制冷系统只用一个翅片式蒸发器，置于冷冻室与测试区之间的夹层或冷冻室与箱体之间的夹层中，利用风扇的运转把蒸发器的冷量送到冷冻室与测试区。它设两只温度控制器，冷冻室内温度控制器用来控制压缩机的开停时间，以控制冷冻室的温度。测试区采用风门式温控器控制流入测试区的冷量，以控制测试区的温度。压缩机运行时，制冷剂的循环路径与单门直冷式 老化房的制冷系统相同，即压缩机→蒸发器加热器→冷凝器→防露管→干燥过滤器→毛细管→蒸发器→回气管→压缩机。
