介绍电动大型喷灌机性能试验目的
喷灌机性能试验目的
通过全面的性能试验，考核灌机样机是否达到设计指标。
技术参数测定
试验前应对试验样机作全面检查调整，使之具备良好的技术状态。按表2 所列项目对主要技术参数进行测定，结果记入表2。
水力性能测定一般要求
1 水力性能试验应在灌机额定工况下进行。灌机的入机流量、入机压力和末端压力偏差均应控制在±5%范围内。
2 试验过程中平均风速应不超过 1.5m/s，最大风速应不超过3.0m/s，风向变化不大于20°，气温应在4~30℃范围内，或者限制在供需双方协商确定的范围内。
3 用于收集喷头喷洒雨量的雨量筒应符合 GB 5670.3 中第6.2.1 条的规定。
4 试验中的有关试验条件按表 3 所列项目进行测定，结果记入表7。
喷洒均匀度测试
1 雨量筒应在与灌机运行轨迹垂直方向上，直线布置两排或多排，同排雨量筒间距应相等。当喷头间距不大于5m 时，雨量筒间距应不大于3m；喷头间距大于5m 时，雨量筒间距应不大于5m。对于喷头等距布置的灌机，雨量筒间距应与喷头间距非互为整倍数（雨量筒平面布置见图1、图2）。每排雨量筒布置数量应不少于80 个，雨量筒可以避开轮辙放置。雨量筒的布置应记入表4。

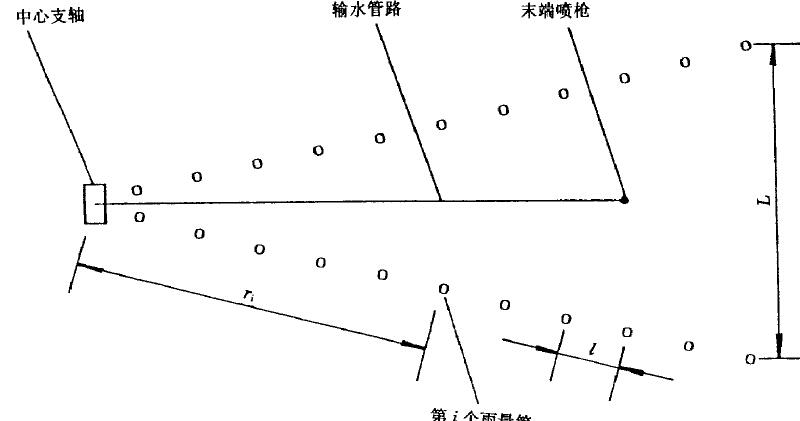

图1 测试圆形灌机喷洒均匀度雨量筒布置示意图
○—雨量筒放置位置；I—同排雨量筒间距，m；L—相邻雨量筒排最外端雨量筒距离，L≤50m；ri—第i 个雨量筒至中心支轴距离

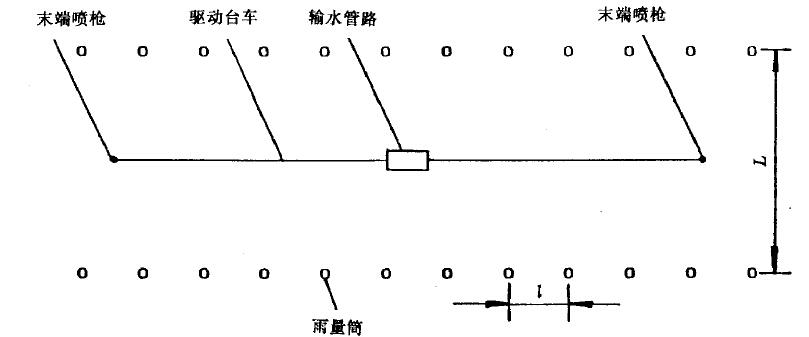

图2 测试平移灌机喷洒均匀度雨量筒布置示意图
○—雨量筒放置位置；I—同排雨量筒间距，m；L—相邻雨量筒排间距，L≤50m；
2 雨量筒的安放，应使其接受雨滴时不被作物茎、叶等妨碍。雨量筒口沿应保持水平，至少低于灌机喷头喷嘴高度1m。
3 风向、风速仪的测试位置应距试验场地边缘不大于 200m、高度不低于2m。该位置应能表征试验场地风的状况。
4 风速和相对雨量筒排方向的风向，在试验过程中，应每隔不到 15min 测量一次，记入表3。
由此统计风速平均值、最大值及风向变化范围，并记入表7。
5 如果试验田地面不是水平的，则应沿每排雨量筒绘制出地面高度轮廓图。
6 调节百分率计时器控制灌机连续或间歇运行，其中间歇运行应使平均喷洒水深不小于15mm。
7 当灌机通过雨量筒排时，其中某一雨量筒受水完全结束后，应尽快测量该雨量筒内的受水量，换算为喷灌水深，记入表4。同时，对某一雨量筒排每隔一个雨量筒测量其受水时间，记入表4。
8 数据分析时，由于雨量筒泄漏、倾斜或其他异常原因所导致的异常数据，可以剔除。被剔除的异常数据应不超过总测量数据的3%，否则应重新试验。所有异常数据的数量及其导致原因应记入表4。
9 灌机长度以外或灌机末端喷枪射程的75%以外的雨量筒数据，可以在数据分析时剔除。喷枪射程按GB 5670.3 中第4.2 条和第7.1.3 条的规定。
10 支轴灌机
a．雨量筒应从中心支轴处沿径向往外延伸布置，相邻两个雨量筒排最外端的雨量筒之间距离应不大于50m（见图1）。
b．如果供需双方协商同意，数据分析时，在靠近中心支轴灌机10%总长度的雨量筒，可以被剔除。

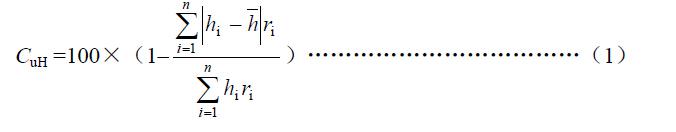

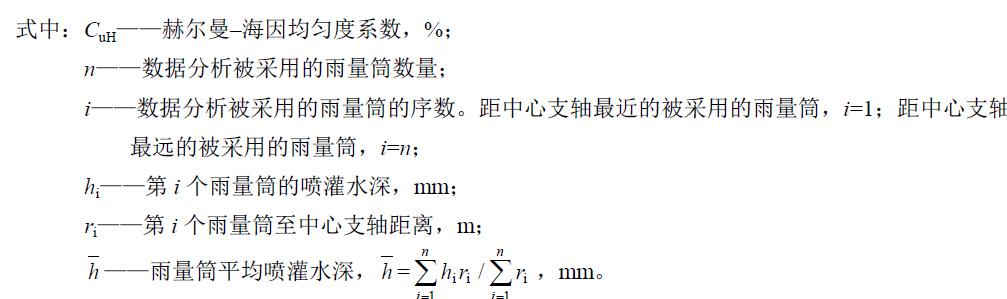

c．喷洒均匀度系数用赫尔曼–海恩（Heer mann–Hein）均匀度系数表示，按式（1）计算：
11 平移灌机
a．雨量筒沿与灌机输水管路平行的直线布置。每排雨量筒布置应超过灌机的有效长度。雨量筒排距应不大于50m。灌机供水渠、主驱动台车等运行路面不能种植作物的地域，不放置雨量筒（见图2）。

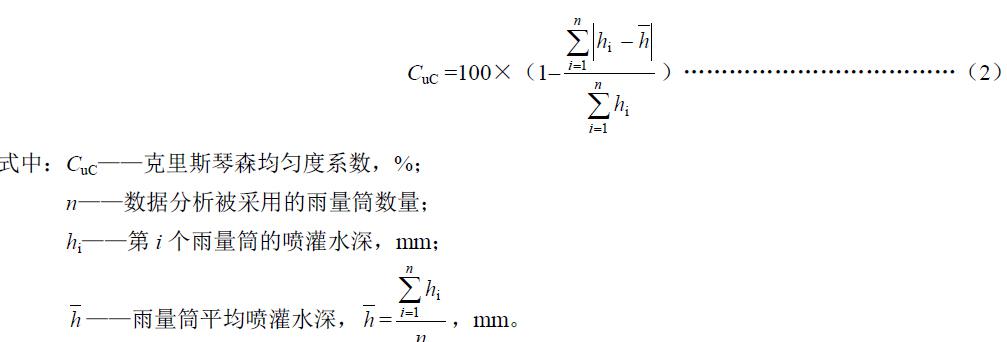

b．喷洒均匀度系数用克里斯琴森（J.E.Christiansen）均匀度系数表示，按式（2）计算：
12 喷洒均匀度系数
a．根据式（1）或式（2）及表4 某排雨量筒被采用的数据，分别计算各雨量筒排的均匀度系数。
b．根据式（1）或式（2）及表4 所有各排雨量筒被采用的数据，计算综合喷洒均匀度系数。该系数为灌机喷洒均匀度系数。
c．所有计算结果记入表7。
13 喷灌水深分布图根据表4 数据，绘制每排雨量筒对应于至灌机入水口处距离的喷灌水深分布图。
喷灌强度

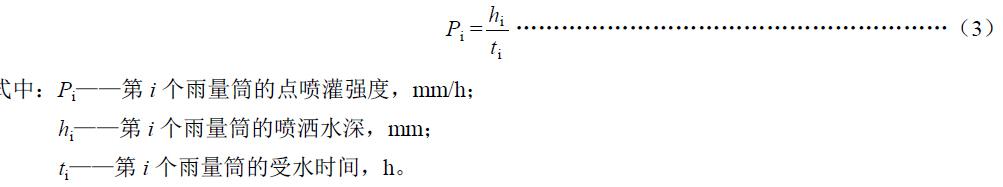

1 根据表 4 的有关数据，计算出相应的各雨量筒处的点喷灌强度。按式（3）计算，计算结果均记入表4。
2 数据分析时，采用本标准第 5.3.2.7 条中被测受水时间的雨量筒的数据，第5.3.2 条中已被剔除的雨量筒数据不采用。
3 圆形灌机
a．根据表4 的有关数据，建立喷灌强度p 与至中心支轴距离r 的线性回归方程。

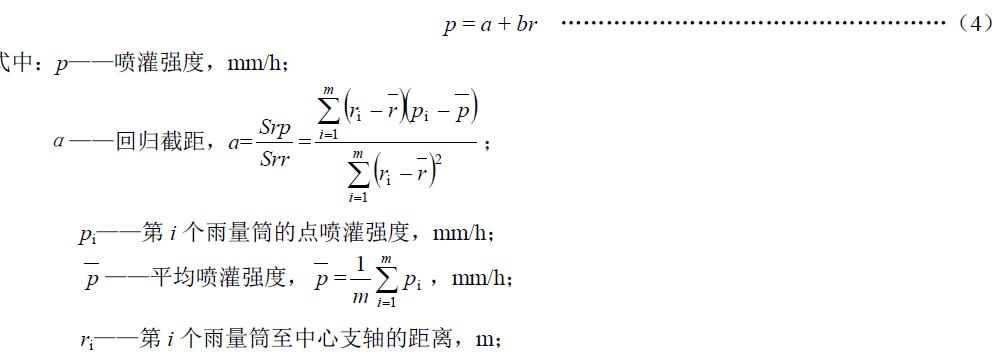

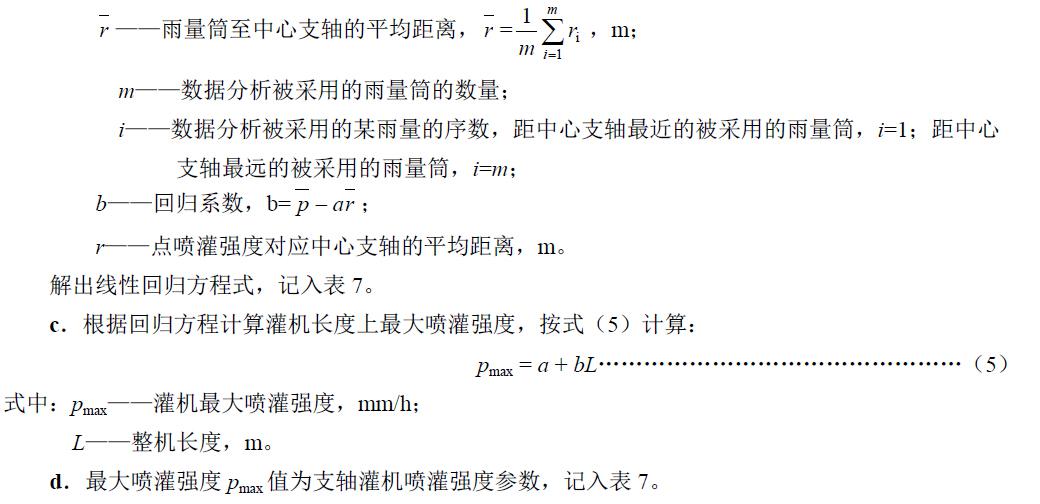

b．线性回归方程：
d．最大喷灌强度pmax 值为支轴灌机喷灌强度参数，记入表7。
4 平移灌机
a．根据表4 的有关数据计算平均喷灌强度，按式（6）计算：
式中： p ——平均喷灌强度，mm/h；
m——数据分析被采用的雨量筒数量；
i——数据分析被采用的雨量筒序数，若灌机某端最外侧被采用的雨量筒，i=1；则另一端最外侧被采用的雨量筒，i=m；
pi——第i 个雨量筒的点喷灌强度，mm/h。
b．平均喷灌强度p 为平移灌机喷灌强度参数，记入表7。
5 喷灌强度分布图
根据第5.3.3.3 条或第5.3.3.4 条及表4 有关数据，绘制对应于至灌机入水口处距离的喷灌强度分布图。
雨滴直径
a．采用滤纸法测定灌机雨滴直径。使用专用色粉滤纸，其表面涂有由曙光红和滑石粉按1∶10 比例混合而成的色粉。滤纸应质地均匀一致。圆形滤纸直径应不小于150mm。
b．在灌机的每跨处取样测定雨滴直径一次。取样时，将色粉滤纸平放在一个带有抽拉盖板的盒内，该盒应足够大以不使波纸折皱，盒深10~20mm。在至某喷头距离约为该喷头射程三分之二范围处，迅速抽开盖板，有雨滴落入后，尽快关闭盖板。然后测量雨滴落在滤纸上干后的印痕直径。只将最大和最小印痕直径记入表5。
c．每次滤纸取样的落雨滴应不少于5 个，否则应在灌机同一部位重新取样。
d．雨滴直径按式（7）计算：
D——色粉滤纸雨滴印痕直径，mm；
a——计算系数，该系数根据色粉滤纸专门测定；
b——计算指数，该指数根据色粉滤纸专门测定。
计算出每次取样的最大和最小雨滴直径，并记入表5。
e．由表5 查出最大和最小雨滴直径，作为灌机的最大、最小雨滴，并记入表7。
灌机喷幅
a．圆形灌机有效半径为整机长度与末端喷枪射程的75%之和。将测定的支轴灌机有效半径结果记入表7。
b．平移灌机有效长度为整机长度与末端喷枪射程的75%之和。将测定的平移灌机有效长度结果记入表7。
一次喷灌水深
a．利用第5.3.2 条布置的某一雨量筒排，按照第5.3.2.7 条规定测量每个雨量筒受水量，并换算为喷灌水深。
b．将灌机百分率计时器调至百分率100%运行，通过雨量筒排，测定各雨量筒喷灌水深，记入表6。
c．将灌机百分率计时器调至百分率最小值运行，通过雨量筒排，测定各雨量筒喷灌水深，记入表6。
d．按照第5.3.2 条规定的灌机喷灌水深计算公式和数据分析方法，利用表6 中被采用的数据，分别计算灌机最小平均喷灌水深和最大平均喷灌水深，计算结果记入表7。
